• PP（聚丙烯）濾布：耐弱酸、弱堿、有機(jī)溶劑，成本低，適用于水處理、食品行業(yè)（如醬油過濾）；
• PTFE（聚四氟乙烯）濾布：耐幾乎所有化學(xué)介質(zhì)（強(qiáng)酸、強(qiáng)堿、強(qiáng)氧化劑），耐溫≤260℃，適用于化工、電鍍行業(yè)（如鉻酸、氫氟酸過濾）；
• PE（聚乙烯）濾布：耐強(qiáng)堿性介質(zhì)（如濃氫氧化鈉），但耐溫性差（≤60℃），適用于低溫堿液過濾（如造紙黑液預(yù)處理）。

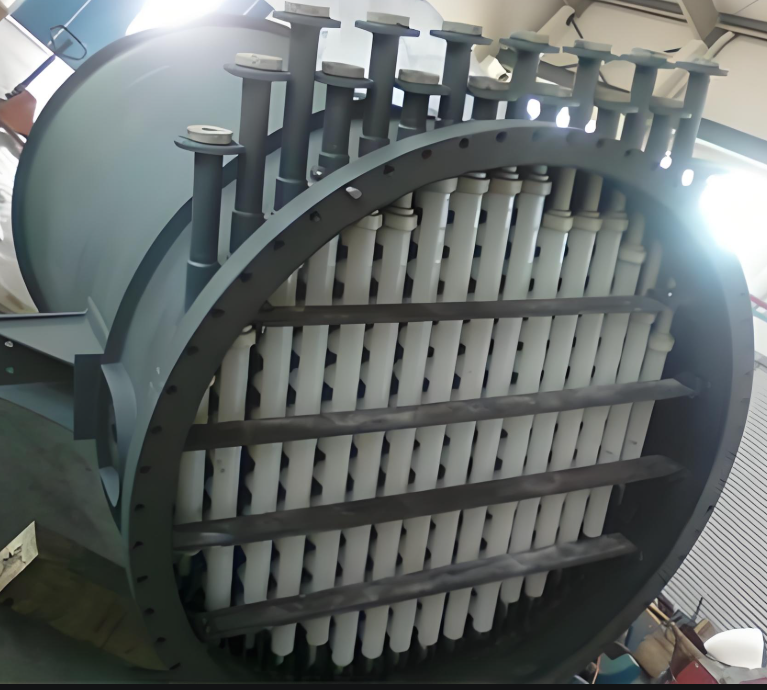

3. 殼體與結(jié)構(gòu)件（承載介質(zhì)，需 “整體耐蝕 + 無死角防護(hù)”）

• 殼體材質(zhì)：
  • 一般腐蝕（如 pH 3-11）：選用 316L 不銹鋼，內(nèi)壁做 “酸洗鈍化處理”（形成 Cr?O?氧化膜，提升耐蝕性）；
  • 強(qiáng)腐蝕（如濃硝酸、氫氟酸）：選用哈氏合金 C-276、鈦合金 TA2，或采用 “碳鋼內(nèi)襯防腐層”（如內(nèi)襯 PTFE（厚度≥3mm）、PO（聚烯烴，耐溫≤120℃）、氟橡膠（耐溫≤200℃））；
  • 注意：內(nèi)襯層需采用 “無縫焊接” 工藝，避免鼓泡、開裂導(dǎo)致介質(zhì)滲入碳鋼殼體引發(fā)腐蝕。
  • 結(jié)構(gòu)件（法蘭、螺栓、螺母）：
    • 材質(zhì)需與殼體 / 濾燭匹配，避免 “電偶腐蝕”（不同金屬接觸形成原電池，加速腐蝕），例如：鈦殼體配鈦螺栓、哈氏合金濾燭配哈氏合金法蘭；
    • 螺栓表面做 “達(dá)克羅涂層”（鋅鋁復(fù)合涂層）或 “熱浸鍍鋅”，增強(qiáng)環(huán)境耐蝕性（如高濕、含鹽環(huán)境）；
    • 法蘭密封面采用 “榫卯結(jié)構(gòu)” 或 “凹凸面”，搭配耐蝕密封墊（如 PTFE 包覆石棉墊、氟橡膠墊），減少介質(zhì)泄漏。

      二、密封系統(tǒng)：杜絕介質(zhì)泄漏引發(fā)的間接腐蝕

      密封失效是導(dǎo)致設(shè)備間接腐蝕的主要原因（如介質(zhì)泄漏至外部結(jié)構(gòu)件，或空氣滲入引發(fā)氧化腐蝕），需從 “材質(zhì) + 結(jié)構(gòu)” 雙維度優(yōu)化：


      1. 密封件材質(zhì)選型：
    •
    •
    • 2.密封結(jié)構(gòu)優(yōu)化：
    • 采用 “雙 O 型圈密封”（主密封 + 輔助密封），在主密封失效時(shí)仍能阻擋介質(zhì)泄漏；
    • 濾燭與花板的連接采用 “快裝式卡箍密封”，替代傳統(tǒng)螺紋連接，減少螺紋縫隙滯留介質(zhì)導(dǎo)致的局部腐蝕；
    • 殼體頂蓋與筒體采用 “液壓抱緊密封”，確保密封面壓力均勻，避免局部泄漏。
    •
    •

      • 三、表面防護(hù)技術(shù)：增強(qiáng)金屬部件耐蝕性（輔助手段）

        對(duì)于無法更換為耐蝕材質(zhì)的部件（如大型碳鋼殼體），可通過表面防護(hù)技術(shù)提升耐蝕性：


        1. 化學(xué)鈍化處理：
           • 對(duì) 316L 不銹鋼部件（如濾燭支架、殼體內(nèi)壁）進(jìn)行 “硝酸鈍化”（20% 硝酸溶液，50℃浸泡 30 分鐘），形成致密的氧化膜（Cr?O?），提升耐鹽霧性能（中性鹽霧測(cè)試可達(dá) 1000 小時(shí)以上）；
        2. 鍍層 / 涂層技術(shù)：
           • 化學(xué)鍍鎳磷合金（Ni-P）：鍍層厚度 50-100μm，耐中性鹽霧≥2000 小時(shí)，適用于非強(qiáng)氧化性介質(zhì)（如鹽酸、硫酸）；
           • PTFE 噴涂：涂層厚度 200-300μm，耐幾乎所有化學(xué)介質(zhì)，適用于閥門、法蘭等易泄漏部件；

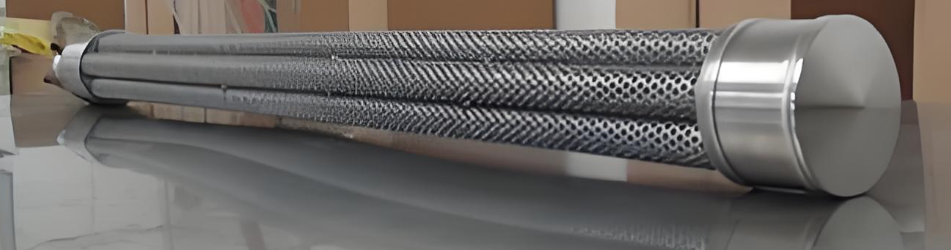

           • 陶瓷涂層（Al?O?、ZrO?）：采用等離子噴涂，厚度 50-150μm，耐高溫（≤800℃）+ 強(qiáng)腐蝕，適用于濾燭表面增強(qiáng)（如金屬濾燭噴涂陶瓷，提升耐蝕 + 耐磨性）；
        3. 陰極保護(hù)技術(shù)：
           • 對(duì)于埋地或浸泡在電解質(zhì)溶液中的殼體（如廢水處理用過濾器），采用 “犧牲陽極法”（如鋅塊、鎂塊陽極），通過陽極溶解保護(hù)殼體（碳鋼材質(zhì)），延長(zhǎng)壽命 3-5 倍。
        4.
